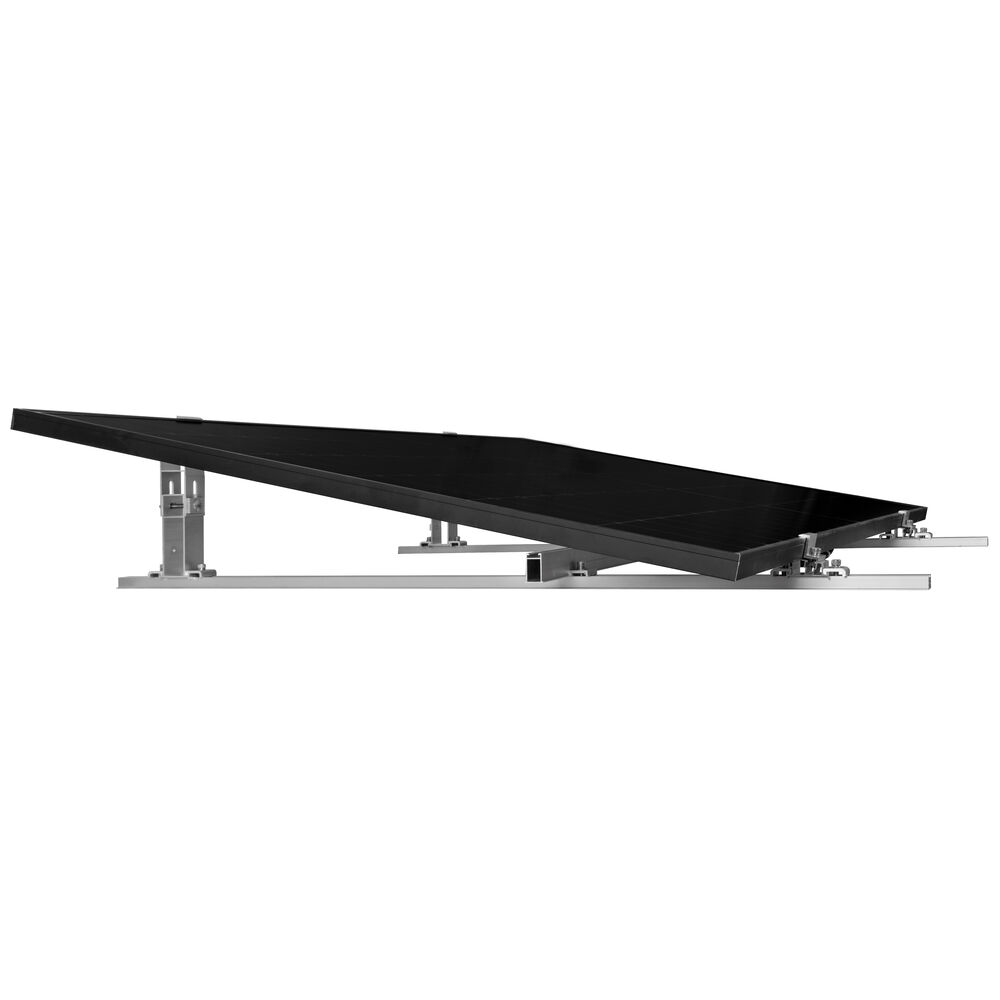

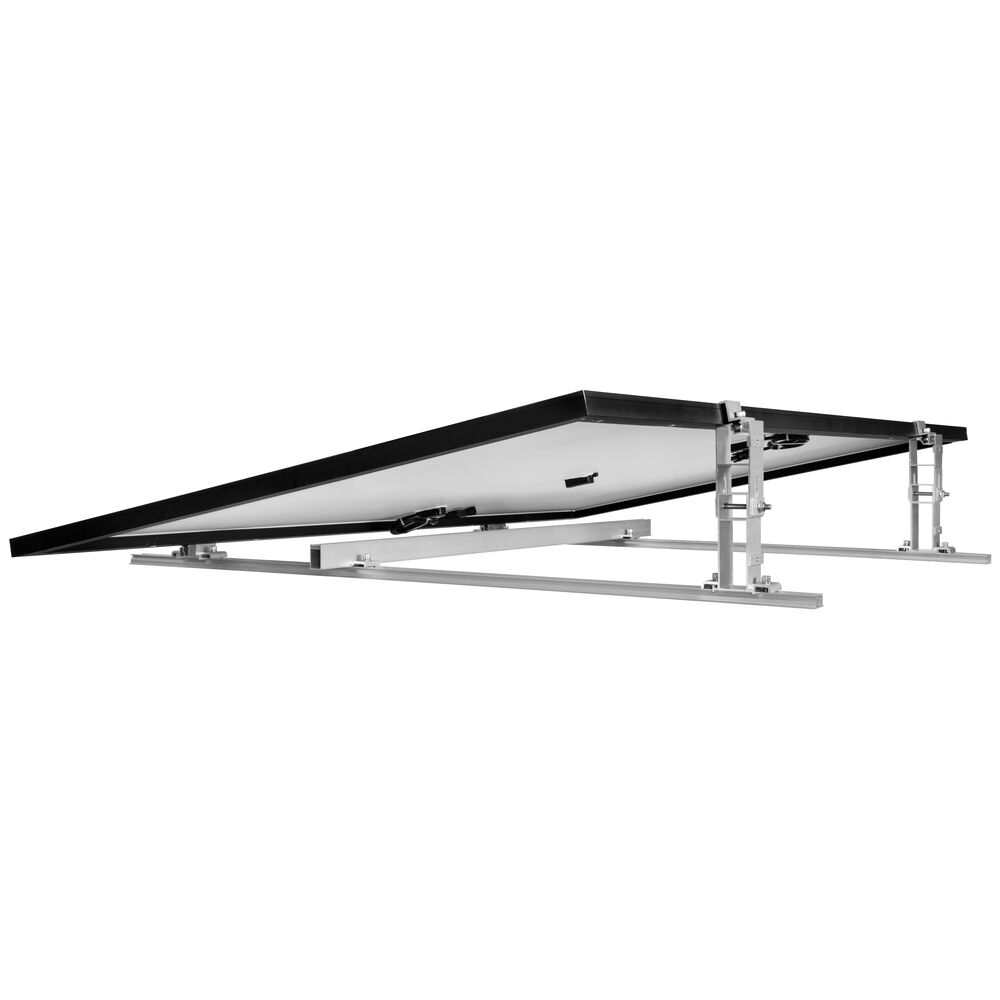

Halterung für Photovoltaik-Modul, für Flachdach, Set für 2 Module

Edelstahl/Aluminium,
Gestellsystem für nicht durchlässige Flachdächer,
Trägersystem für gerahmte (H 30 mm)
Photovoltaik-Module in einem Winkel von ~10° bis ~15°,
für Module mit max. 1.150 Breite

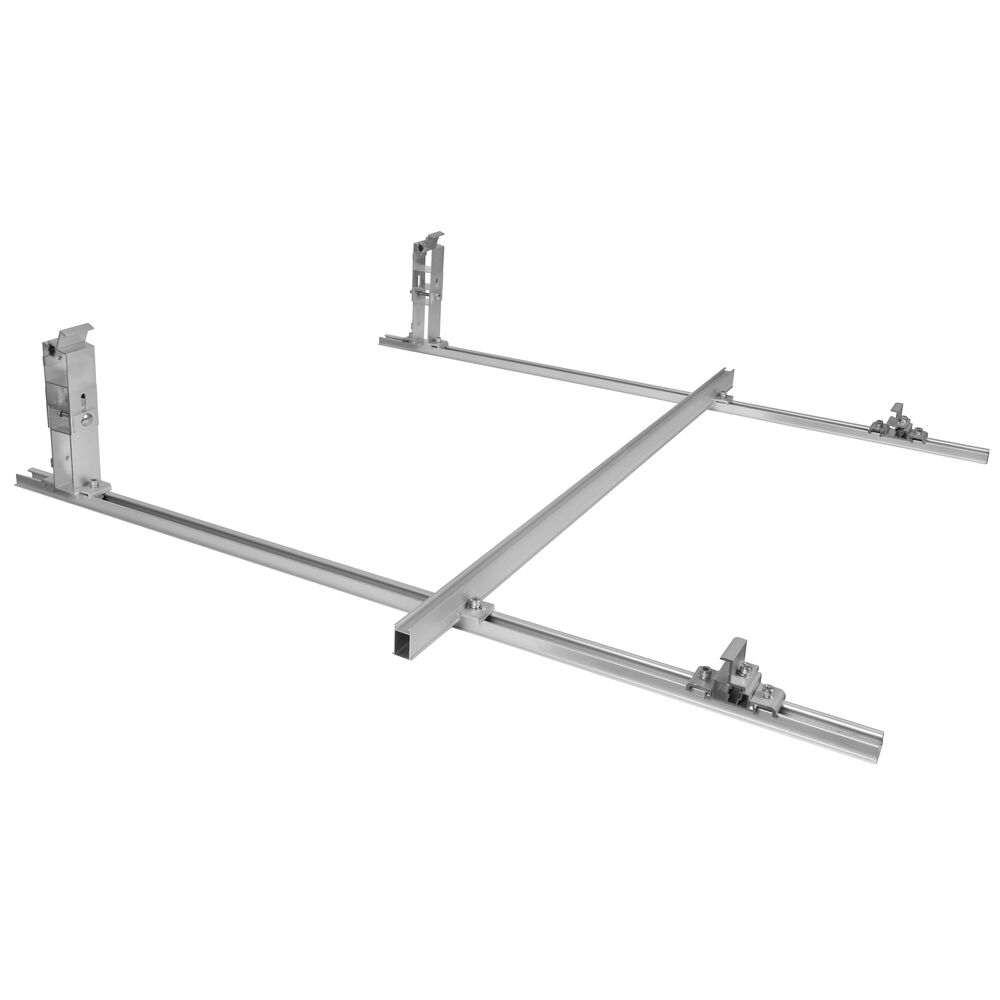

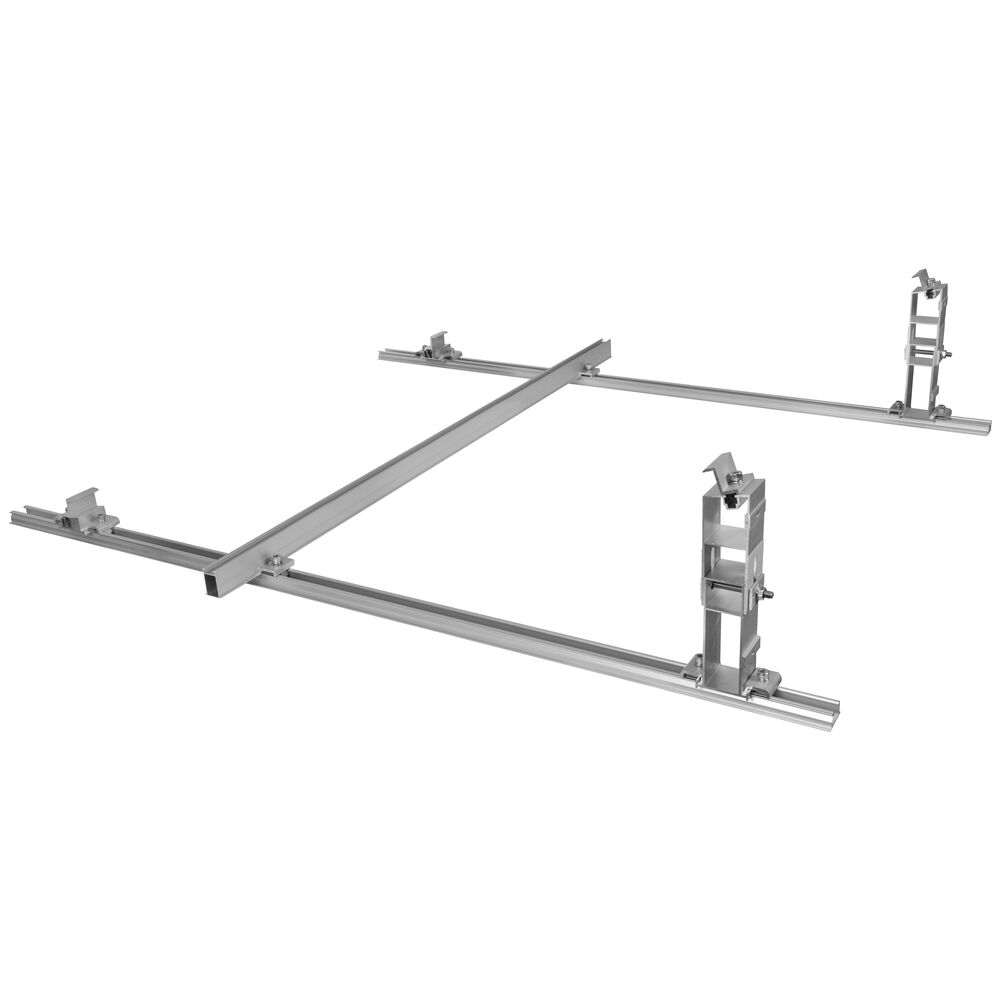

Bauteile pro Modul:

2 Basisschienen, L 1.300, B 40, H 24 mm

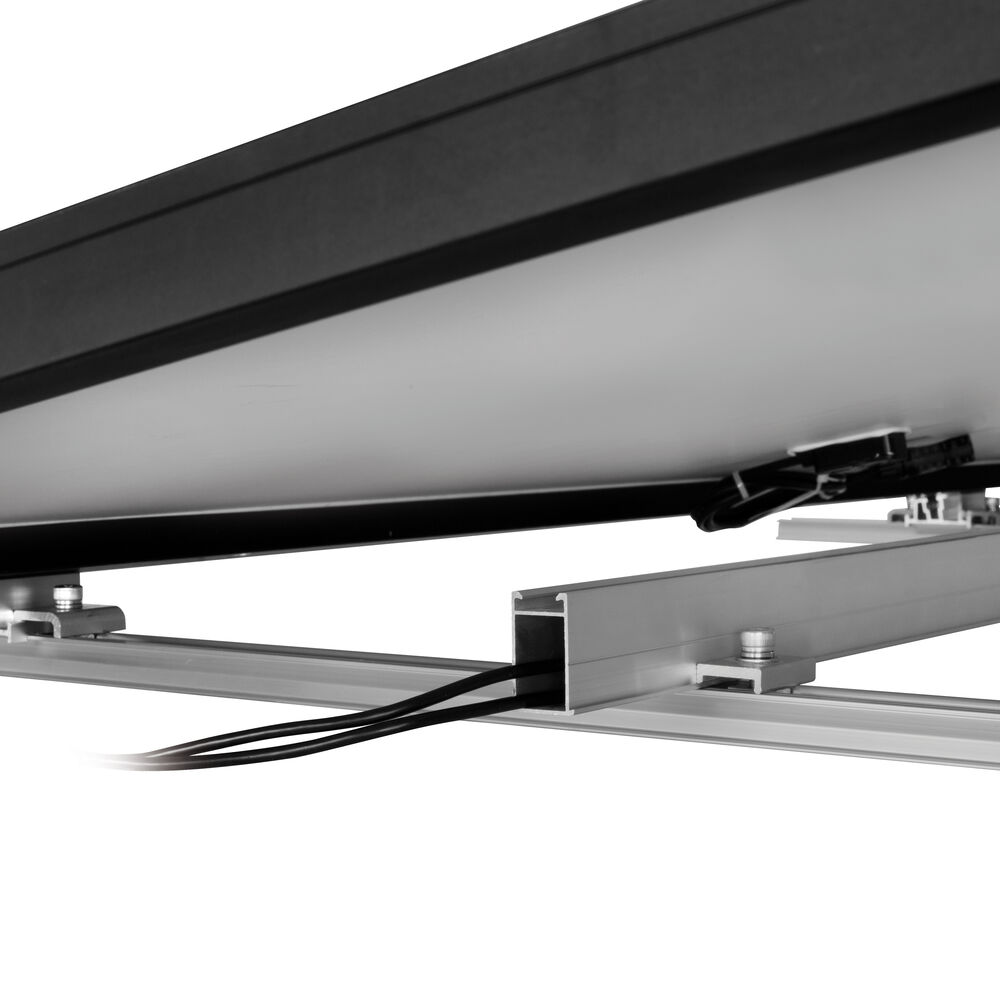

1 DC-Querschiene, L 1.200, B 21, H 40 mm, mit Klemmsatz
zur Befestigung an Basisschiene mit Innensechskantschraube M8x25 und Nutenstein

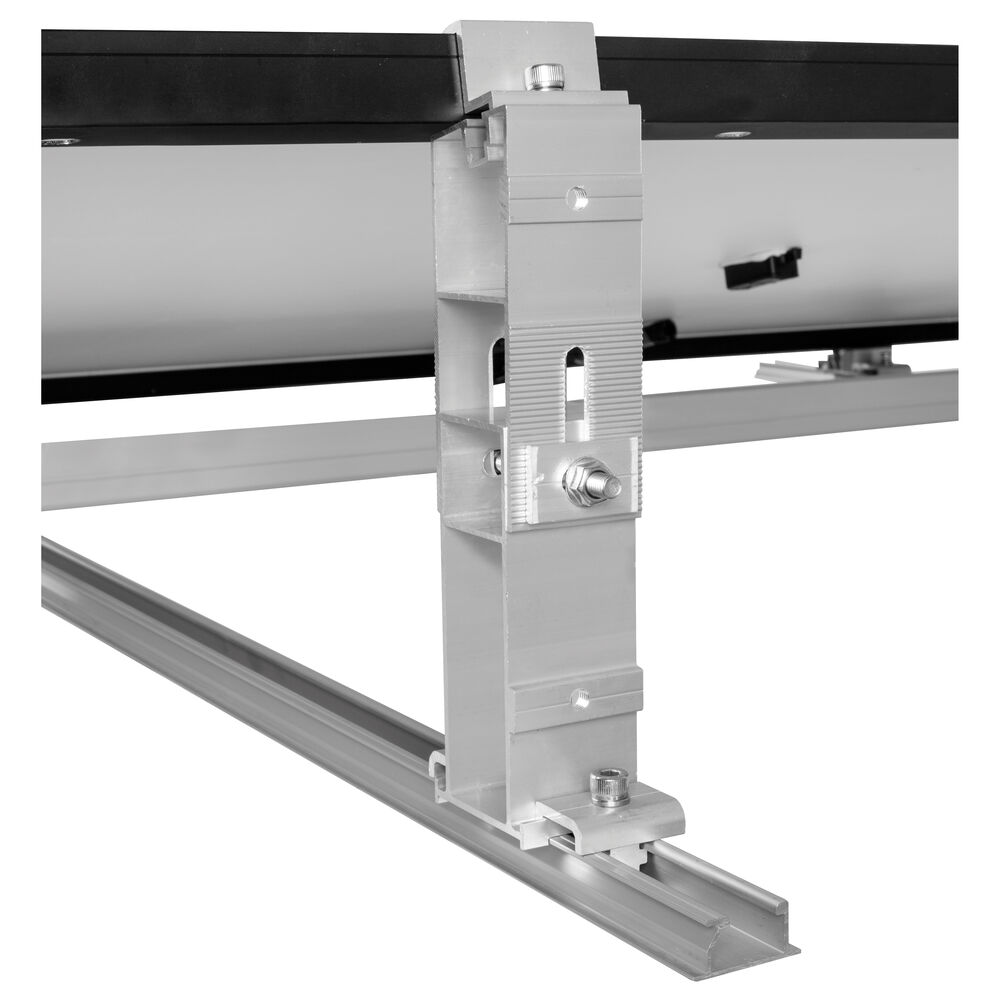

2 Rückstützen (2-teilig) verstellbar H 200-240 mm,
Verbindungsschraube M8x75 vierkant und geriffelte Scheibe
mit Mutter M8x13, C-Klammern zur Befestigung an Basisschiene
mit Innensechskantschraube M8x27 und Nutenstein,
Endklammer mit Schraube und Mutter M8x20

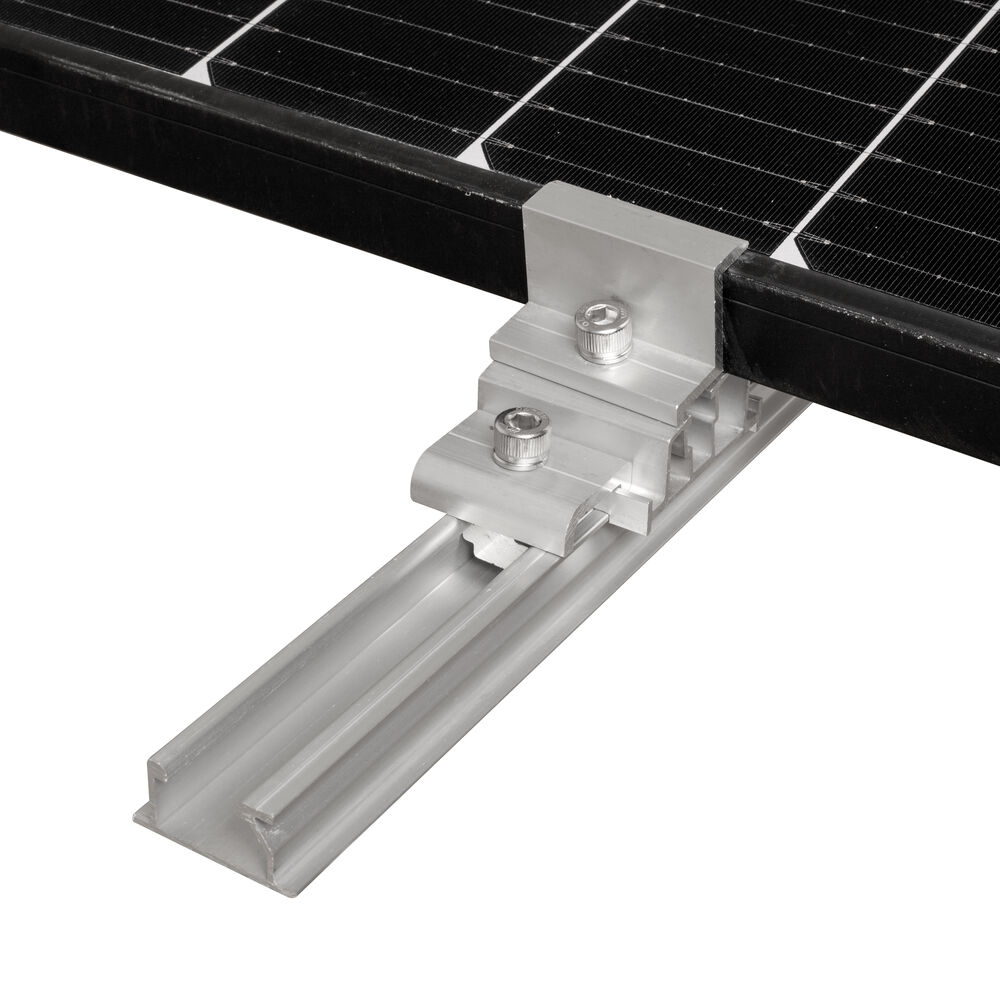

2 Frontstützen H 30 mm, C-Klammern zur Befestigung
an Basisschiene mit Innensechskantschraube M8x27 und Nutenstein,
Endklammer mit Schraube und Mutter M8x20

Hinweis:
Zur Fixierung der Konstruktion können Tiefenbordsteine,
Rasenkantsteine, Waschbetonplatten etc. eingesetzt werden.
Bitte beachten sie die örtlichen Bauvorschriften und stellen sie
sicher das die Installationsumgebung geeignet ist.
