Der Sicherungslasttrennschalter dient der Versorgung der
Schaltausgänge der Steuerbox und ist aus dem gezähltem Bereich zu versorgen.
Die Koppelrelaiseingänge (A1;A2) werden über die
Schaltkontaktausgänge der Steuerbox angesteuert bzw. geschaltet.
Die Verdrahtung der steuerbaren Einrichtungen
erfolgt am Ausgang bzw. Wechslerkontakt der Koppelrelais.
Die Koppelrelaiseingänge A2 sind zu brücken und gesammelt auf den Neutralleiter zu legen.

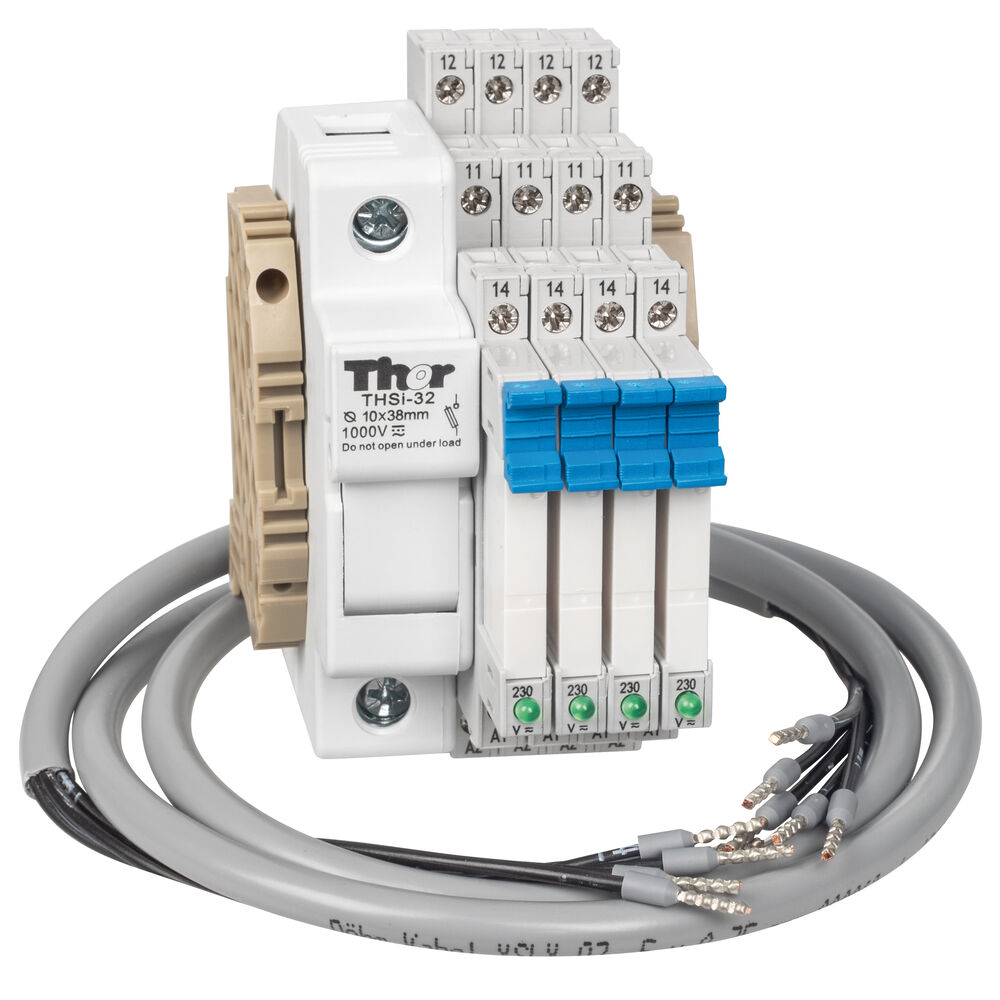

- Satzbestandteile:
- 1 Sicherungstrennschalter, 1 TE, 1.000V/AC-DC/max. 32A
- 1 Schmelzsicherung 10x38 mm, 1A
- 4 Koppelrelais, 1 Wechsler 6A, Modulbreite 6,2 mm
- 1 Querbrückenkamm und 2 Endklammern
- 1 Trennplatte und 4 Klemmenbeschriftungen
- 1 m Ölflex 5x0,75 mm², beidseitig abgemantelt und mit Aderendhülsen
§ 14a EnWG ermöglicht den Verteilnetzbetreibern zur Gewährleistung der Versorgungssicherheit,
die Leistung einzelner Verbrauchsanlagen kurzfristig zu dimmen.
Dies betrifft ausschließlich von der Bundesnetzagentur definierte Niederspannungsanlagen
(Wärmepumpen, Ladeeinrichtungen für Elektrofahrzeuge und Klimageräte sowie Stromspeicher)
mit einer Leistung von mehr als 4,2 kW.
Alltägliche Stromverbraucher wie Waschmaschine, Trockner oder Herd - also Geräte
des täglichen Haushaltsstrombedarfs - sind von der Steuerung ausgeschlossen.
