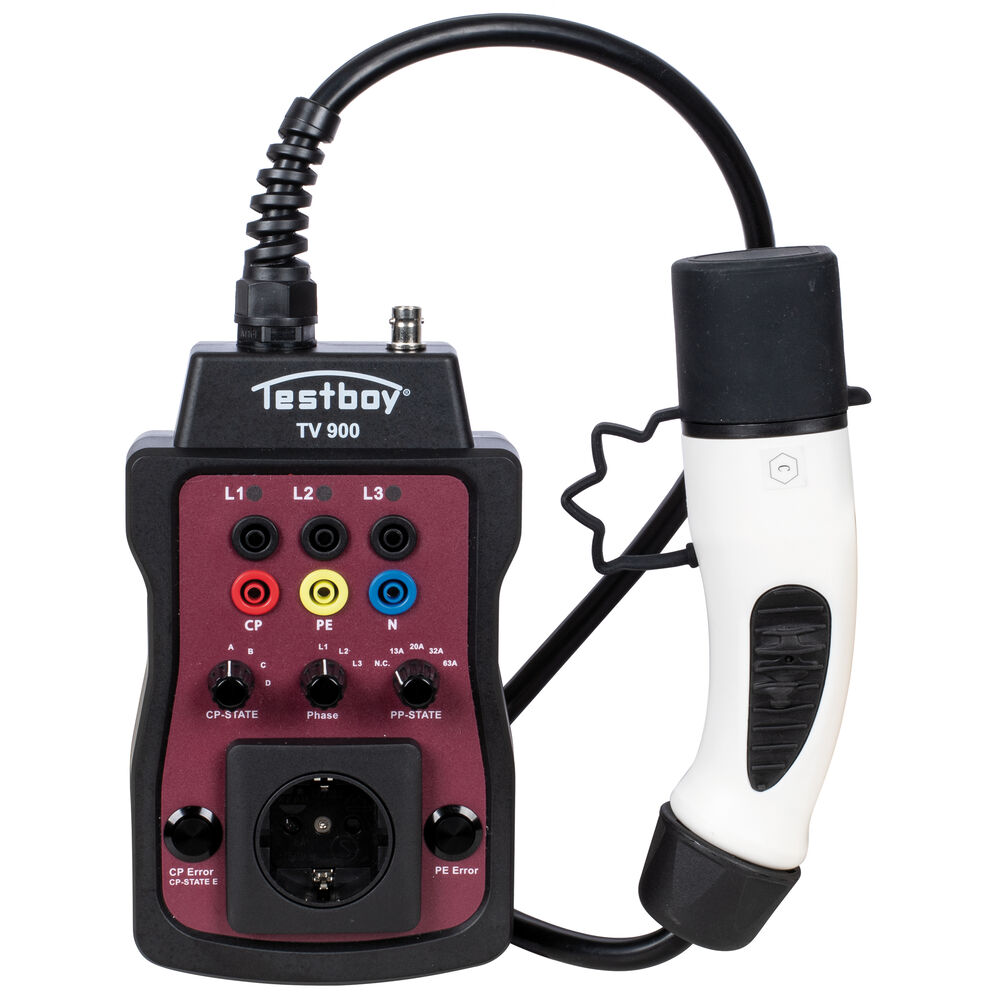

Ladesäulenprüfadapter, TV 900

der Adapter übernimmt die Kommunikation mit der Ladesäule und simuliert ein Elektro-Fahrzeug
über die 4 mm Bananenbuchse lässt sich ein Installationstester oder ein Multimeter anschließen,
somit ist z.B. eine Prüfung mit einem VDE 0100 Tester möglich
die verbauten LED zeigen an, ob und wie viele Phasen anliegen
auf die eingebaute Schuko-Steckdose lässt sich wahlweise eine der drei Phasen schalten
Eingangsspannung 230/400V, 1- und 3-phasig
Simulation des Ladekabels: NC, 13A, 20A, 32A, 63A
Simulation des Fahrzeugzustandes:
A (nicht verbunden),
B (verbunden ohne Ladung)
C (Laden ohne Belüftung)
D (Laden mit Belüftung)
Fehlersimulation:
CP-Fehler "E"
Kommunikationsfehler
PE-Fehler (Schutzleiter unterbrochen)
Ladestecker Typ 2
Phasenanzeige über LED
BNC-Buchse zur Verwendung eines Oszilloskop
4 mm Bananenbuchsen für 3-Phasen Prüfgeräte

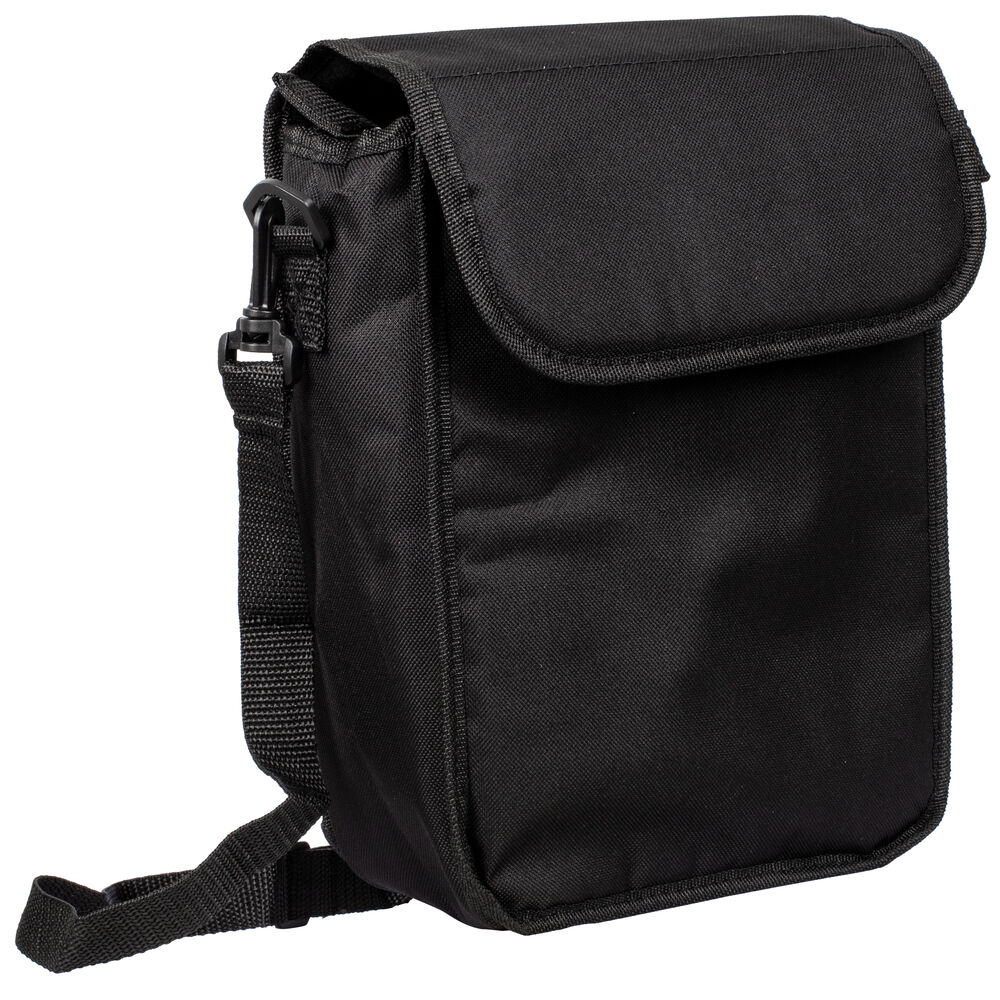

inkl. Bereitschaftstasche
Abmessungen:
